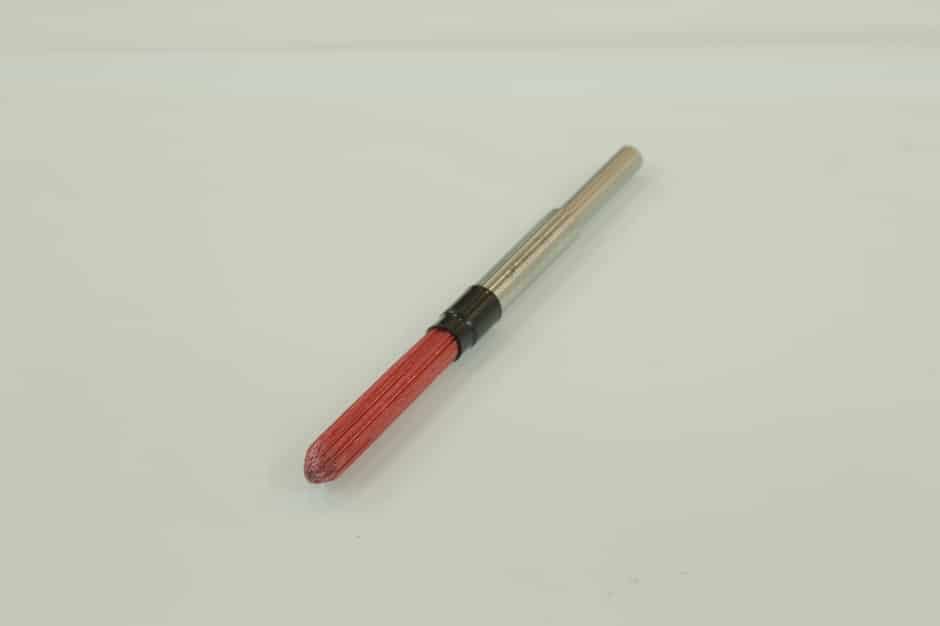

Szczotki™ XEBEC do otworów skrzyżowanych
Idealne do okrawania, polerowania i usuwania śladów po obróbce w średnicach wewnętrznych i częściach pogłębianych
Odpowiedni sprzęt
Narzędzie może być założone na urządzeniach z możliwością regulowania prędkością obrotów. Narzędzie musi się obracać z prędkością większą niż 8,000 min-1.
Centra obróbcze
Tokarki
Maszyny specjalne
Robot
Wiertarki
Urządzenia obrotowe
(elektryczne)
Urządzenia obrotowe
(pneumatyczne)
| Szczotka （kolor） |
Kod produktu | Średnica szczotki (mm) |
Średnica wałka Dc (mm) |
Średnica trzonka Ds (mm) |
Długość włosia ℓ (mm) |
Długość całkowita L (mm) |
Maksymalna prędkość obrotów (min-1) | Docelowa średnica otworu (mm) |

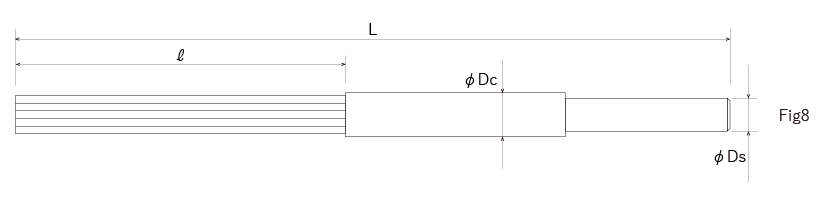

Fig | |
| A12 （czerwona） |
CH-A12-1.5M | φ1.5 | φ2.5 | φ3 | 50 | 120 | 20000 | φ3.5～5 | 8 | |
| CH-A12-3M-TL | φ3 | φ4 | φ3 | 50 | 120 | 14000 | φ5～8 | 8 | ||
| CH-A12-3L-TL | φ3 | φ4 | φ4 | 50 | 170 | 12000 | φ5～8 | 8 | ||
| CH-A12-5M-TL | φ5 | φ6 | φ6 | 50 | 120 | 14000 | φ8～ 10 | 8 | ||
| CH-A12-5L-TL | φ5 | φ6 | φ6 | 50 | 170 | 12000 | φ8～ 10 | 8 | ||
| CH-A12-7M-TL | φ7 | φ8 | φ6 | 50 | 120 | 14000 | φ10～20 | 8 | ||
| CH-A12-7L-TL | φ7 | φ8 | φ8 | 50 | 170 | 12000 | φ10～20 | 8 | ||
| CH-A12-11M | φ11 | φ12 | φ12 | 50 | 120 | 14000 | φ14～20 | 8 | ||
| CH-A12-11L | φ11 | φ12 | φ12 | 50 | 170 | 12000 | φ14～20 | 8 | ||
| A33 （niebieska） |
CH-A33-3M | φ3 | φ4 | φ3 | 60 | 130 | 14000 | φ5～8 | 8 | |
| CH-A33-3L | φ3 | φ4 | φ4 | 60 | 180 | 12000 | φ5～8 | 8 | ||
| CH-A33-5M | φ5 | φ6 | φ6 | 60 | 130 | 14000 | φ8～10 | 8 | ||
| CH-A33-5L | φ5 | φ6 | φ6 | 60 | 180 | 12000 | φ8～10 | 8 | ||
| CH-A33-7M | φ7 | φ8 | φ6 | 60 | 130 | 14000 | φ10～14 | 8 | ||
| CH-A33-7L | φ7 | φ8 | φ8 | 60 | 180 | 12000 | φ10～14 | 8 | ||
| CH-A33-11M | φ11 | φ12 | φ12 | 60 | 130 | 14000 | φ14～20 | 8 | ||
| CH-A33-11L | φ11 | φ12 | φ12 | 60 | 180 | 12000 | φ14～20 | 8 | ||
* Wielkość szczotki jest przybliżona ze względu na rozszerzanie się końcówki podczas obrotu.
Środki ostrożności odnośnie użytkowania szczotek XEBEC
Szczotka ulegnie zniszczeniu, jeśli:
○ będzie użytkowana z prędkością większą niż maksymalna
○ będzie użytkowana na narzędziach pneumatycznych
○będzie obracana poza cylindrem ( na zewnątrz obrabianego detalu)
Szczotka może ulec zniszczeniu w następujących przypadkach:

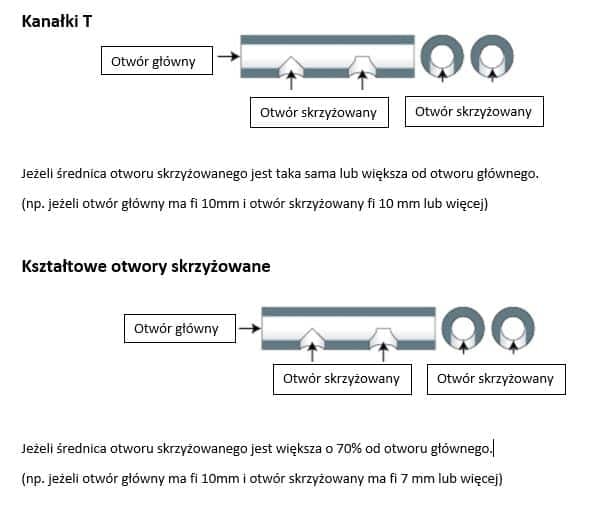

○ niecentryczne otwory skrzyżowane i kątowe otwory skrzyżowane
○ otwory w kształcie litery T: jeśli średnica otworu skrzyżowanego równa lub większa od średnicy głównego otworu.
○ otwory w kształcie krzyża: jeśli otwór skrzyżowany jest większy niż 70% średnicy głównego otworu.
Instrukcja użytkowania
Szczotka musi być włożona przez główny otwór.
Zadziorów nie można usunąć w przypadku wkładania szczotki przez otwór drugi.
Środki ostrożności dotyczące stosowania
■ Przekraczanie maksymalnej prędkości obrotowej może spowodować uszkodzenie szczotki.
■ Obrabianie poza cylindrem (na zewnątrz przedmiotu obrabianego) może spowodować uszkodzenie szczotek.
■ To narzędzie nie nadaje się do otworów niecentrycznych lub otworów ukośnych.
■ W następujących przypadkach może dojść do uszkodzenia szczotek.
Jak wybrać kolor szczotki?
Wybierz kolor szczotki w oparciu o materiał obrabiany i grubość podstawy zadzioru.
Jak wybrać rozmiar szczotki?
Wybierz rozmiar szczotki w oparciu o średnicę głównego otworu (otwór wejściowy dla szczotki).
Każda szczotka ma 2 różne długości (M i L), z wyjątkiem średnicy szczotki φ1,5.
Dla głębokości otworu powyżej 140 mm, typ szczotki długiej dostępny jest jako element niestandardowy.
Jak używać efektywnie?

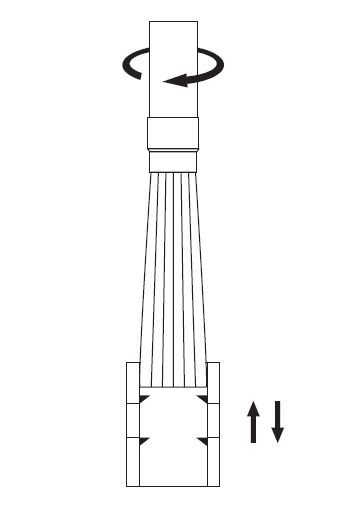

1. Zamontuj szczotkę w stanie spoczynku.
* Jeśli szczotka będzie obracać się poza cylindrem, włosie może się zniszczyć lub rozejść i w efekcie zranić operatora.
2. Obracaj narzędzie po wejściu w otwór skrzyżowany.
*Stała jakość krawędzi może zostać uzyskana poprzez obrót narzędzie zarówno zgodnie z ruchem zegara jak i przeciwnie.
3. Obracaj podczas wyjazdu szczotki.
*Wyjazd szczotki z otworów skrzyżowanych zapobiega nakładaniu się zadziorów na wewnętrzną powierzchnię cylindra.
4. Obrabiaj podczas ruchu szczotki do przodu.
*Posuw szczotki do przodu zapewnia usunięcie zadziorów odstających w górę.
5. Zatrzymaj obroty szczotki.
6. Usuń szczotkę w stanie spoczynku.
Warunki obróbki:
Rekomendowane i maksymalne prędkości obrotów:
| Kod produktu | Rekomendowana prędkość obrotów | Maksymalna prędkość obrotów |
| CH-A12-1.5M | 9000～11000min-1 | 20000min-1 |
| CH-A12-3M | 7000～10000min-1 | 14000min-1 |
| CH-A12-3L | 12000min-1 | |
| CH-A12-5M | 8000～10000min-1 | 14000min-1 |
| CH-A12-5L | 12000min-1 | |
| CH-A12-7M | 7000～9000min-1 | 14000min-1 |
| CH-A12-7L | 12000min-1 | |
| CH-A12-11M | 6000～7500min-1 | 14000min-1 |
| CH-A12-11L | 12000min-1 |
| Kod produktu | Rekomendowana prędkość obrotów | Maksymalna prędkość obrotów |
| CH-A33-3M | 7500～9000min-1 | 14000min-1 |
| CH-A33-3L | 12000min-1 | |
| CH-A33-5M | 7500～8000min-1 | 14000min-1 |
| CH-A33-5L | 12000min-1 | |
| CH-A33-7M | 6500～8000min-1 | 14000min-1 |
| CH-A33-7L | 12000min-1 | |
| CH-A33-11M | 14000min-1 | |
| CH-A33-11L | 12000min-1 |
Tempo posuwu i kierunek obrotu:
Tempo posuwu: 300mm/min.
Kierunek obrotu: Jednolite okrawanie i jakość krawędzi można osiągnąć, obracając narzędzie w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara.
Rekomendowana prędkość obrotów:
Zalecana prędkość obrotowa różni się w zależności od średnicy szczotki.
Zobacz zalecaną prędkość obrotową i docelową średnicę otworu pokazane poniżej.
Linia ciągła (-) przedstawia zalecaną prędkość obrotową.
Linia przerywana (- – -) reprezentuje prędkość obrotową, gdy szczotka jest zużyta o 10 mm.
Możesz nadal korzystać z narzędzia, dostosowując (tj. zwiększając) prędkość obrotową w zależności od stopnia zużycia.
CH-A12-1.5M（φ1.5mm szczotka czerwona）
【Średnica docelowego otworu:】φ3.5～φ5mm
【Rekomendowana prędkość obrotu:】9000～11000min-1
CH-A12-5M/CH-A12-5L（φ5mm szczotka czerwona）
【Średnica docelowego otworu:】φ8～φ10mm
【Rekomendowana prędkość obrotu:】8000～10000min-1
CH-A12-11M / CH-A12-11L（φ11mm szczotka czerwona）
【Średnica docelowego otworu:】φ14～φ20mm
【Rekomendowana prędkość obrotu:】6000～7500min-1
CH-A33-5M/CH-A33-5L（φ5mm szczotka niebieska)
【Średnica docelowego otworu:】φ8～φ10mm
【Rekomendowana prędkość obrotu:】7500～8000min-1
CH-A33-11M/CH-A33-11L（φ11mm szczotka niebieska）
【Średnica docelowego otworu:】φ14～φ20mm
【Rekomendowana prędkość obrotu:】6500～8000min-1
CH-A12-3M / CH-A12-3L（φ3mm szczotka czerwona）
【Średnica docelowego otworu:】φ5～φ8mm
【Rekomendowana prędkość obrotu:】7000～10000min-1
CH-A12-7M/CH-A12-7L（φ7mm szczotka czerwona）
【Średnica docelowego otworu:】φ10～20mm
【Rekomendowana prędkość obrotu:】7000～9000min-1
CH-A33-3M / CH-A33-3L（φ3mm szczotka niebieska）
【Średnica docelowego otworu:】φ5～φ8mm
【Rekomendowana prędkość obrotu:】7500～9000min-1
CH-A33-7M/CH-A33-7L（φ7mm szczotka niebieska）
【Średnica docelowego otworu:】φ10～φ14mm
【Rekomendowana prędkość obrotu:】6500～8000min-1
Jak dostosować?
Jeśli zadzior pozostanie…
1. Zwiększ prędkość obrotów do maksymalnych wzrastająco o 1 000 min−1.
2. Zwiększ ilość przejść.
Jeśli obrabiany przedmiot nie poddaje się okrawaniu pomimo spełnieniu powyższych zaleceń, warunki obróbki mogą być niewłaściwe lub wielkość zadziora jest za duża. Zmień szczotkę na taką z większą mocą szlifowania.
Moc szlifowania szczotki: niebieska > czerwona

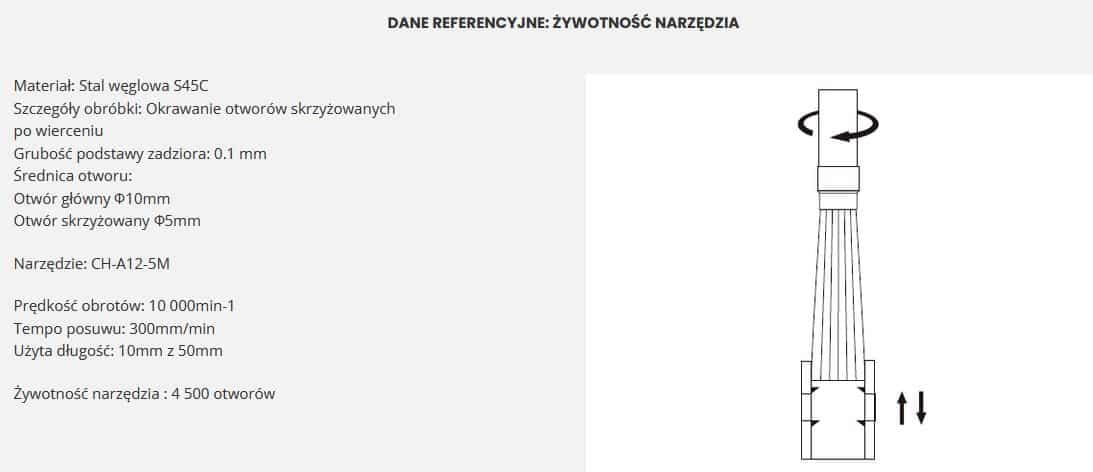

Wydłużenie żywotności narzędzia…
Zmniejsz prędkość obrotów wzrostowo o 10% lub zwiększ tempo posuwu wzrostowo o 10%.
Utrzymanie/ konserwacja
Dopasowywanie kształtu
Dopasowywanie kształtu na tokarce

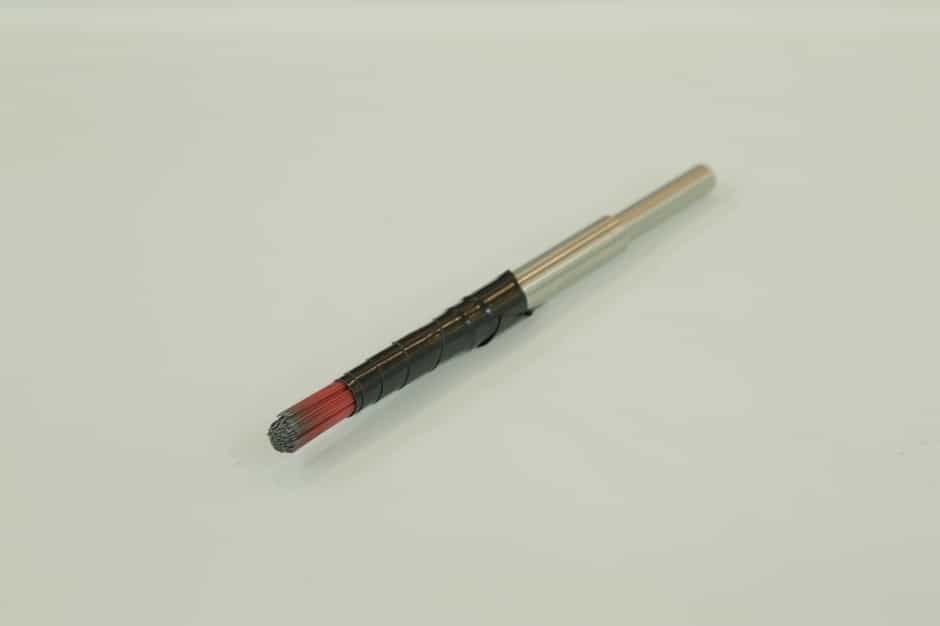

Aby uformować kształt szczotki, wytnij część włosia z boku szczotki za pomocą tarczy diamentowej.

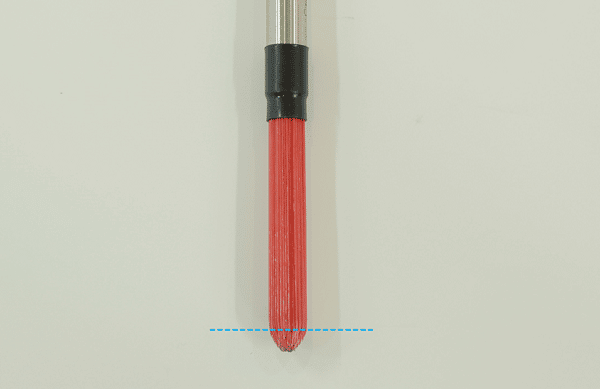

Pozycjonowanie szczotki
Ustaw głębokość cięcia w miejscu, w którym końcówka szczotki ma pełną średnicę.
Środki bezpieczeństwa pracy:
Cząsteczki tnące i zadziory mogą rozsypywać się na obszarze wokół miejsca pracy, gdy szczotka się obraca. Proszę trzymać się z dala od tego obszaru.
Obszar wokół Twojego miejsca pracy jest niebezpieczny w przypadku, gdy wylatujące kawałki włókna ceramicznego z narzędzia i proszek szlifierski mogą się rozprzestrzeniać. Zamknij dostęp do otoczenia osób postronnych lub osoby znajdujące się w pobliżu miejsca pracy także powinny nosić sprzęt ochronny.
Bezwzględnie przestrzegaj środków ostrożności dotyczących użytkowania i środków bezpieczeństwa obsługi.
Jeśli ich nie zauważysz, istnieje następujące ryzyko.
• Narzędzie lub część narzędzia może pęknąć, spaść, zniekształcić się lub złamać.
• Odłamki narzędzia lub kawałki narzędzia mogą przykleić się do skóry, a w najgorszym przypadku do oczu, powodując utratę wzroku.
• Pył generowany podczas przetwarzania może powodować podrażnienie skóry lub alergię.
